SWP-T20L投入攬式靜壓液位變送器

 概述
SWP-T20L是一款投入纜式靜壓液位變送器，本系列靜壓液位變送器，采用先進的電子陶瓷壓力傳感器或擴散硅傳感器技術，保證了液位變送器長期連續工作和穩定性和測量精度，抗干擾能力強。配合SWP系列數字顯示儀表，可方便的構成靜壓液位計。
技術數據
工作電壓 12.5～30VDC
輸出信號 4～20mA二線
測量范圍 0～100m（最大）
精度 0.1、0.2、0.5
穩 定 性優于0.1%FS/年
溫度范圍介質 -20℃～+60℃
環境 -20℃～+70℃
貯存 -40℃～+80℃
傳感器材料外殼不銹鋼1Cr18Ni9Ti
膜片 96%氧化鋁或316L
密封氟橡膠
聚四氟乙烯
導氣電纜材料聚氯乙烯與丁腈橡膠復合物
過程連接方式外螺紋G11/2A、G1A或法蘭G1A
型號內容



型號
代碼
說明
SWP-T20L
　
　
　
　
　
　
　
　
　
　
靜壓攬式液位變送器
變送輸出
G
　
　
　
　
　
　
　
　
　
4-20mA，線性，模擬/阻尼可調
S
　
　
　
　
　
　
　
　
　
4-20mA，智能型，HART協議通訊
探頭材料
　
1
　
　
　
　
　
　
　
　
316L不銹鋼
　
3
　
　
　
　
　
　
　
　
1Cr8Ni9Ti不銹鋼
　
9
　
　
　
　
　
　
　
　
特殊要求
過程連接方式
　
　
R
　
　
　
　
　
　
　
外螺紋G11/2A（電容）；外螺紋G1A（擴散硅）
　
　
G
　
　
　
　
　
　
　
標準法蘭 DN50,PN0.6
　
　
Y
　
　
　
　
　
　
　
特殊要求
密封件材料
　
　
　
1F
　
　
　
　
　
　
氟橡膠
　
　
　
2F
　
　
　
　
　
　
丁腈橡膠
　
　
　
5F
　
　
　
　
　
　
聚四氟乙烯
　
　
　
9F
　
　
　
　
　
　
特殊要求
外殼
　
　
　
　
A
　
　
　
　
　
鋁外殼 無現場指示 防護等級IP65
　
　
　
　
B
　
　
　
　
　
鋁外殼 帶液晶現場指示 防護等級IP65
　
　
　
　
C
　
　
　
　
　
鋁外殼 帶模擬刻度0-100%顯示現場指示 防護等級IP65
精度等級
　
　
　
　
　
1
　
　
　
　
0.1
　
　
　
　
　
2
　
　
　
　
0.2
　
　
　
　
　
5
　
　
　
　
0.5
　
　
　
　
　
9
　
　
　
　
特殊要求
配重
　
　
　
　
　
　
H
　
　
　
無配重
　
　
　
　
　
　
Z
　
　
　
標準配重（不銹鋼）
　
　
　
　
　
　
Y
　
　
　
特殊要求
測量范圍
　
　
　
　
　
　
　
　
　
　
見標準量程表
　
　
　
　
　
　
　
Y
　
　
非標準量程
傳感器類型
　
　
　
　
　
　
　
　
R
　
陶瓷壓阻傳感器
　
　
　
　
　
　
　
　
S
　
擴散硅傳感器
防爆類型 （普通型此欄不填）
　
　
　
　
　
　
　
　
　
i
本安型，防爆等級Exia Ⅱ CT6
　
　
　
　
　
　
　
　
　
d
隔爆型，防爆等級Exd Ⅱ BT6
導氣管長度
　
　
　
　
　
　
　
　
　
　
單位m



標準量程表



測量范圍
代號
量程調節范圍
過載（MPa）
0-10kPa
D3
1.0-10kPa
0.6
0-20kPa
D5
1.0-20kPa
0.6
0-40kPa
D7
12.0-40kPa
0.6
0-60kPa
D8
20.0-60kPa
0.6
0-100kPa
E1
30.0-100kPa
1
0-160kPa
E2
60.0-200kPa
1
0-200kPa
E3
60.0-200kPa
1
0-250kPa
E4
120.0-400kPa
1
0-400kPa
E5
120.0-400kPa
1
0-0.6MPa
F1
0.2-0.6MPa
2
0-1.0MPa
F2
0.3-1.0MPa
2


該公司產品分類： 可編程序控制儀 控制儀 熱能積算記錄儀 記錄儀 多通道巡檢控制儀 天然氣流量積算儀 積算儀 隔離式安全柵 安全柵 智能萬用溫度變送器 LCD顯示壓力變送控制器 LCD顯示溫度變送控制器 變送控制器 經濟型壓力變送器 投入攬式靜壓液位變送器 變送器 數字顯示控制儀 儀表

SWP-T20C供應昌暉SWP-T20C插入桿式靜壓液位變送器



概述

SWP-T20C 是一款插入桿式靜壓液位變送器，本系列靜壓液位變送器，采用先進的電子陶瓷壓力傳感器或擴散硅傳感器技術，保證了液位變送器長期連續工作和穩定性和測量精度，抗干擾能力強。配合SWP系列數字顯示儀表，可方便的構成靜壓液位計。

技術數據

工作電壓 12.5～30VDC

輸出信號 4～20mA二線

測量范圍 0～4m（最大）

精 度 0.1、0.2、0.5

穩 定 性 優于0.1%FS/年

溫度范圍 介質 -20℃～+70℃

環境 -20℃～+70℃

貯存 -40℃～+80℃

傳感器材料 外殼 不銹鋼

連接桿 不銹鋼1Cr18Ni9Ti

膜片 96%氧化鋁或316L

密封 氟橡膠

聚四氟乙烯過程連接方式 外螺紋G11/2A、G1A或法蘭型號內容

型號

代碼

說明

SWP-T20C

　

　

　

　

　

　

　

　

　

插入桿式靜壓液位變送器

變送輸出

G

　

　

　

　

　

　

　

　

4-20mA，線性，模擬/阻尼可調

S

　

　

　

　

　

　

　

　

4-20mA，智能型，HART協議通訊

探頭及插入桿式材料

　

1

　

　

　

　

　

　

　

316L不銹鋼

　

3

　

　

　

　

　

　

　

1Cr8Ni9Ti不銹鋼

　

9

　

　

　

　

　

　

　

特殊要求

過程連接方式

　

　

R

　

　

　

　

　

　

外螺紋G11/2A、G1A

　

　

G

　

　

　

　

　

　

標準法蘭 DN50 PN1.6

　

　

Y

　

　

　

　

　

　

特殊要求

密封件材料

　

　

　

1F

　

　

　

　

　

氟橡膠

　

　

　

2F

　

　

　

　

　

橡膠

　

　

　

5F

　

　

　

　

　

聚四氟乙烯

　

　

　

9F

　

　

　

　

　

特殊要求

外殼

　

　

　

　

A

　

　

　

　

鋁外殼 無現場指示 防護等級IP65

　

　

　

　

B

　

　

　

　

鋁外殼 帶液晶現場指示 防護等級IP65

　

　

　

　

C

　

　

　

　

鋁外殼 帶模擬刻度0-100%顯示現場指示 防護等級IP65

精度等級

　

　

　

　

　

1

　

　

　

0.1

　

　

　

　

　

2

　

　

　

0.2

　

　

　

　

　

5

　

　

　

0.5

　

　

　

　

　

9

　

　

　

特殊要求

測量范圍

　

　

　

　

　

　

　

　

　

見T20L標準量程表

　

　

　

　

　

　

Y

　

　

非標準量程

傳感器類型

　

　

　

　

　

　

　

R

　

陶瓷壓阻傳感器

　

　

　

　

　

　

　

S

　

擴散硅傳感器

防爆類型 （普通型此欄不填）

　

　

　

　

　

　

　

　

i

本安型，防爆等級Exia Ⅱ CT6

　

　

　

　

　

　

　

　

d

隔爆型，防爆等級Exd Ⅱ BT6

導氣管長度

　

　

　

　

　

　

　

　

　

單位m



該公司產品分類： 傳感器 變送器

PSD-LA-8000/1000PSD-L智能導壓液位變送器

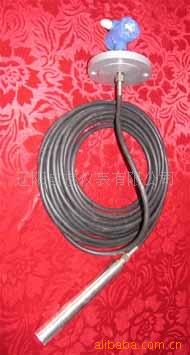

產品圖片

產品簡介

PSD-L智能導壓液位變送器，選用智能型PSD壓力變送器為壓力測量部件，由集氣筒采集到液位壓力信號，傳送給壓力變送器，將壓力信號轉換為液位信號輸出。

壓力變送器與液位關系為： P=0.0098ρH+Pc

式中：P 壓強MPa; ρ 液體密度（g/cm3）;H 液面深度;Pc 液面壓力（常壓為0）
技術參數

電 壓：24V DC                                  輸出信號：4～20mA DC

精 度：0.5﹪                                     測量范圍：0～20m

顯 示：4位LCD顯示                             環境溫度：-30～+70℃

法蘭安裝：DN80 PN1.0Mp                    支架安裝：Ф60管路安裝

防爆標志：ib II BT5 Gb                       工作溫度：-30～300℃
產品選型表


選型代碼

說       明

型 號

PSD-L



導壓式液位變送器

安裝 方式



A

-

法蘭安裝

B

-

支架安裝

長 度



L/H

測量范圍/引頸長

選型舉例:PSD–LA-8000/1000

參數為：智能型導壓液位變送器，法蘭安裝，量程8000 mm，總長9000 mm。

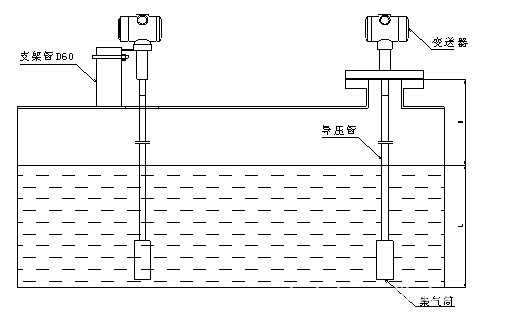

安裝示意圖

公司位置

我所在位置（遼陽自控儀表有限公司）


公司簡介

遼陽自控儀表有限公司『曾用名：遼陽市文星自控儀表有限公司』始建于一九八九年，占地面積5000平方米，地處古城遼陽。

遼陽自控儀表有限公司是中國石油天然氣（集團）總公司、中國石油化工總公司定點生產企業，是物位儀表和防爆電器專業制造商。公司技術力量雄厚，設備精良，檢測手段齊全，員工素質高，擅長設計、研制和生產新型特殊液位測量儀表。其中工程師15人、助理工程師8人、技工12人。公司在全國各大石油化工設計院的幫組及合作下，吸取國內外技術，研制和開發了許多高質量、高精度、高科技的新產品，并取得了豐碩的成果；公司順利通過了ISO9001：2008質量體系認證，且于2009年根據《商標法》成功注冊了中文名為“文貝”（英文名：WENBEI）的產品商標，成為行業的標志性品牌。

公司主要生產智能浮筒液位變送器、智能浮球液位變送器、磁浮子（翻板）液位計、浮球液位開關、電極點液位開關、玻璃板（管）液位計、智能溫度開關、智能壓力開關、智能雙色電極點水位計、重錘料位計、超聲波物位變送器、智能渦街流量計、射頻導納物位變送器、（智能）溫度變送器、射頻導納物位開關、浮子液位開關、（智能）壓力變送器、（智能）差壓變送器等各種防爆電器60種，系列產品500多個規格，產品廣泛應用在石油、化工、焦化、輕紡、冶金、食品等工業部門，贏得了良好的質量信譽，并建立了穩定的合作關系。

本公司將以的技術、的質量、的產品、的服務滿足顧客的要求和期望。

我們愿結交各界有識之士，共同努力建設美好的未來。
該公司產品分類： 智能溫度開關 智能溫度變送器 智能水表流量計 LUGB渦街流量計 電磁流量計 一體化智能孔板流量計 流量測量節流裝置 電容式智能變送器 智能壓力開關 智能變送器 外貼式智能超聲波液位開關 電極點液位開關 多點浮球液位開關 浮球液位開關 阻移式料位開關 射頻導納物位開關 十字型無翻板視鏡 帶頸視鏡 視鏡 鋼帶浮球液位計

HR-L系列HR-L系列靜壓液位變送器

結構類型

　

HR-LC纜式液位變送器HR-LR桿式液位變送器HR-LD直裝式液位變送器

配重示意圖1、傳感器外殼2、螺釘M33、法蘭DN50防護罩示意圖1、傳感器外殼2、螺釘M33、防護罩
法蘭尺寸
公稱通徑DN
法蘭外徑D
螺栓孔中心圓直徑K
螺栓孔徑n
螺栓數量
螺栓尺寸Th
密封面直徑d
密封面高度f
法蘭厚度G
50
165
125
18
4
M16
99
3
20
80
200
160
18
8
M16
132
3
24
100
235
190
22
8
M20
156
3
24
靜壓式液位變送器型號內容
壓力范圍
代號
滿量程調節范圍
允許過載(MPa)
0～10KPa
D3
1～10KPa
0.6
0～20KPa
D5
10～20KPa
0.6
0～40KPa
D7
12～40KPa
0.6
0～60KPa
D8
20～60KPa
0.6
0～100KPa
E1
30.0～100KPa
1.0
0～160KPa
E2
60.0～200KPa
1.0
0～200KPa
E3
60.0～200KPa
1.0
0～250KPa
E4
120.0～400KPa
1.0
0～400KPa
E5
120.0～400KPa
1.0
0～0.6MPa
F1
0.2～0.6MPa
2.0
0～1.0MPa
F2
0.3～1.0MPa
2.0

靜壓式液位變送器型號內容

類型
HR－L1C纜式陶瓷電容型HR－L2C纜式擴散硅型HR－L1R桿式陶瓷電容型HR－L2R桿式擴散硅型HR－L1D直裝式陶瓷電容型HR－L2D直裝式擴散硅型

SWP-TL系列靜壓液位變送器

技術特點
　　
　　SWP-TL系列產品，采用進的干式陶瓷傳感器，多種結構形式，多種材料，多種變送器類型， 具有廣泛的適用性。
　　　　穩定性　　　　　　采用無中介液的陶瓷傳感器，靈敏度高，穩定性好。
　　　　性強　　　　　無機械傳動部件，無機械磨損，無機械故障。
　　　　抗干擾能力強
　　　　適用性廣　　　　　具有多種結構形式，多種安裝方式，多種結構材料，適合各種工業測量場合。
　　　　安裝簡便、使用 有多種安裝方式可供選擇，用戶可以方便的進行安裝、使用。
　　
工作原理
　　
　　液體中某一點的靜壓力與該點到液面的距離成正比，即　　　　P=ρgh
　　　　　　　　　　　　　　　　　　　　　其中　P-被測點的壓力（壓強） 　　　　　　　　　　　　　　　　　　　　　　　 ρ　-介質密度 　　　　　　　　　　　　　　　　　　　　　　　 g-重力加速度 　　　　　　　　　　　　　　　　　　　　　　　 h-被測點到液面的高度
　　對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測點的壓力（壓強）有關。SWP-TL系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。
　　
結構類型
　　
　　SWP-TL系列靜壓液位變送器根據結構不同分為 　　　　SWP-TLC　纜式靜壓液位變送器 　　　　SWP-TLR　桿式靜壓液位變送器 　　　　SWP-TLD　直裝式靜壓液位變送器 　　　　SWP-TLG　導壓式靜壓液位變送器
　　
測量系統
　　SWP-TL系列靜壓液位變送器配合SWP系列數字顯示儀即構成靜壓式液位計。液位變送器把測量的液位壓力信號傳輸至數字顯示儀，根據介質的比重等參數，顯示儀轉換并顯示對應的液位數值。 用戶可根據需要選用SWP-TL系列靜壓液位變送器與SWP系列數字顯示儀組成適用的液位計。 顯示儀的選擇請參考我公司的："SWP系列微處理器化數字儀表"樣本及我公司相關的技術文件。
　　
電氣連接
　　
　　
接線引出方式
　　
　　可根據需要從任何一個出口引出，建議是用Φ10工業電纜作為引線，以便密封，引出接頭可選用通用電纜接頭PG16或M20×1.5，不引線一端用端蓋封住。
　　
負載特性
　　
　　
調節及其他
　　
零點調節范圍為　±5% 滿量程調節范圍為-10%～100% 連鎖二極管的作用是在不斷 開信號的情況下，直接測量儀表的輸出電流。
　　
靜壓液位變送標準量程表
　　
壓力范圍
代號
滿量程調節范圍
允許過載（MPa）
0-10kPa
D3
1-10kPa
0.6
0-20kPa
D5
10-20kPa
0.6
0-40kPa
D7
12-40kPa
0.6
0-60kPa
D8
20-60kPa
0.6
　　
　　
　　
　　
0-100kPa
E1
30-100kPa
1.0
0-160kPa
E2
60-200kPa
1.0
0-200kPa
E3
60-100kPa
1.0
0-250kPa
E4
120-400kPa
1.0
0-400kPa
E5
120-400kPa
1.0
　　
　　
　　
　　
0-0.6MPa
F1
0.2-0.6MPa
2.0
0-1.0MPa
F2
0.3-1.0MPa
2.0

該公司產品分類： 膜盒壓力表 微型鉑電阻 防腐鉑電阻 鎧裝熱電阻 溫度變送器模塊 一體化溫度變送器 數顯壓力表 耐震壓力表 隔膜壓力表 萬向型雙金屬溫度計 數顯雙金屬溫度計 溫度變送器 高溫?zé)犭娕?/a> 耐磨熱電偶 鎧裝熱電偶 熱電阻 液位計 雙金屬溫度計 壓力表 壓力變送器

700系列靜壓液位變送器

700系列靜壓液位變送器

專用于地下油庫或深井的液位測量700系列防腐型靜壓液位變送器。專門設計,用于如深井或地下油庫等安裝不便的場所。它采用靈敏度高的壓力膜片和LVDT測量技術, 膜片采用防腐級別高的哈氏合金, 傳感器其他部分和支架采用316不銹鋼和硬聚氯乙烯(uPVC), 產品整體的防腐性能強, 適用于大多數腐蝕性強的液體,如侵蝕性強的化學物質，鹽水等的測量。遠傳電子模塊， 極大地簡化了儀表的投運和定期標定工作，它可以將控制點設定在任意需要的位置上。探頭直徑僅為25mm，結構緊湊 。適用于狹窄的容器。7000根據探頭結構的不同, 分為7000, 730,740和770四個型號。根據需要可選纜式和加長管式。700系列靜壓液位變送器技術指標量程調節 3 ：1 標準量程標準量程 1 ，2 ，4 ，8 ，1 6 ，3 2 ，5 0 ，1 0 0mH2O零點調節 ± 10% 量程過載 5 倍量程傳感器材質 316 不銹鋼，聚氯乙烯可選膜片 哈氏合金供電電壓 12～30V DC最大負載電阻 30V 時 1000 Ω輸出信號 4～20mA DC,二線制精度 優于± 0.5%傳感器電纜 阻燃、屏蔽，帶有內部導氣管最大長度 300m運行溫度 －25℃～+85℃溫漂系數 < 0.05% /℃環境溫度 > －50°C電路殼體 IP65（IP67 可選），內置RFI 屏幕

CS26投入式用于油罐配料罐高溫溶液測量的靜壓液位變送器

 CS26投入式靜壓液位變送器是一款全不銹鋼設計全密封潛入式智能化液位測量儀表。該產品選用高穩定、高可靠性壓阻式OEM壓力傳感器及高精度的智能化變送器處理電路，采用精密數字化溫度補償技術及非線性修正技術，是一款高精度液位測量產品。產品整體不銹鋼設計，耐高溫，適用于高溫溶液。

全不銹鋼結構設計，體積小，重量輕
分體式設計
反極性和過電壓保護
過載及抗干擾能力強，性能穩定
測量溫度高、耐腐蝕性強
測量范圍：0-200mH2O
精 確 度：±0.25%FS（典型）， ±0.5%FS（最大）
穩 定 性：±0.1%FS/年（典型）， ±0.2%FS/年（最大）
零點漂移：±0.03%FS/℃（≤100kPa），±0.02%FS/℃（＞100kPa）
滿度漂移：±0.03%FS/℃（≤100kPa），±0.02%FS/℃（＞100kPa）
介質溫度：0℃～85℃， 0℃～250 ℃
貯存溫度：-40℃～120℃
供電電源：15～28VDC（本安型經安全柵供電）
輸出信號：4～20mADC ，0/1～5/10VDC（非標定制）
材   質：不銹鋼、聚四氟乙烯
絕   緣：100MΩ/50V
振   動：20g，（20～5000）Hz
沖   擊：20g，11ms
防護等級：IP68
防爆等級：ExdeiallBT4
安裝注意事項：
1 、變送器可垂直、傾斜或水平安裝在罐體、槽內，應注意不讓泥沙埋沒或堵塞膜片 ;
2 、導氣電纜除作為電源和信號轉換外，主要為引入大氣補償用，安裝時注意不要挾持過緊，折彎過銳 ;
　3 、殼體垂直安裝在罐體上方或附近的支架上，應保證防曬透氣
該公司產品分類： MPM系列 SP系列 FB系列 E+H系列 MPM系列 CS系列 E+H系列 FB系列 UCG系列 MPM系列 CS系列 電容系列 超聲波系列 脈沖雷達系列 導波雷達系列 物位變送器 液位變送器 壓力變送器

KYB800YT系列（帥儀）通用靜壓液位變送器

1、穩定性：靈敏度高，穩定性好。性強：無機械傳動部件，無機械磨損機械故障2、抗干擾能力強：防水、防塵、防爆、防腐、防酸。適用性廣。安裝簡便、使用3、負載特性
4、技術參數4.1 KYB800YTD直裝式靜壓液位變送器4.1.1 工作電壓：12.5V～30V DC4.1.2 輸出信號：4mA～20mA 二線制4.1.3 測量范圍：0～100m (最大)4.1.4 精 度：0.2級、0.5級4.1.5 穩 定 性：0.1、優于0.1%FS/年4.1.6 允許溫度常溫型:介質 -20℃～70℃, 環境 -20℃～70℃, 貯存 0℃～120℃， 高、低溫型(藍寶石): 介質-65℃～150℃4.1.7 相對濕度 0~100%RH4.1.8 材 料 過程連接:不銹鋼1Gr18Ni9Ti密封:氟橡膠、聚四氟乙烯4.1.9 過程連接方式：法蘭（默認為DN50）4.1.10 防護等級：IP654.2 KYB800YTC纜式靜壓液位變送器4.2.1 工作電壓：12.5V～30V DC4.2.2 輸出信號：4mA～20mA4.2.3 測量范圍：0～100M (最大)4.2.4 精 度：0.1級、0.2級、0.5級4.2.5 穩 定 性：優于0.1%FS/年4.2.6 允許溫度：介質 -20℃～60℃,環境 -20℃～70℃,貯存 -40℃～120℃4.2.7 傳感器材料 外殼:不銹鋼1Gr18Ni9Ti密封:氟橡膠、聚四氟乙烯、全密封焊接4.2.8 導氣電纜材料：聚氯乙烯與橡膠復合物4.2.9 過程連接方式：外螺紋G1 、法?默認為DN20 , PN0.6)4.2.10 防護等級：Ip65 4.3 KYB800YTR桿式靜壓液位變送器4.3.1 工作電壓：12.5V～30V DC4.3.2 輸出信號：4mA～20mA 4.3.3 測量范圍：0～4m (最大)4.3.4 精 度：0.1級、0.2級、0.5級4.3.5 穩 定 性：優于0.1%FS/年4.3.6 允許溫度 常溫型:介質 -20℃～70℃,環境 -20℃～70℃,貯存 -40℃～80℃；高、低溫型:介質 -65℃～150℃,10℃～200℃4.3.7傳感器材料 外殼:不銹鋼1Gr18Ni9Ti密封:氟橡膠、聚四氟乙烯、全密封焊接4.3.8過程連接方式：外螺紋G1 1/2、法蘭(默認為DN20, ON0.6)4.3.9防護等級：Ip655、接線引出方式及零點和滿量程調節5.1 接線引出方式：可根據需要從任何一出口引出，建議使用?10工業電纜作為引線，密封引出頭選用通用電纜接頭PG16, 不引線一端用端封蓋住。5.2 調節：零點調節 ±5%FS,滿量程調節范圍為±20%FS6 配重：當被測介質不穩定時，纜式液位變送器的探頭或?qū)菏揭何蛔兯推鞯募瘹馔踩菀桩a(chǎn)生位移，從而影響測量精度。這時應將探頭或集氣筒固定。如果現場不具備固定探頭或集氣筒的條件，可選用配重，使探頭或集氣筒重量增加，從而起到穩定探頭或集氣筒的作用。

BUC投入式(纜式)靜壓液位變送器

投入式靜壓液位變送器的傳感器部分可直接投入到液體中,變送器部分可用法蘭或固定安裝支架固定.安裝極為方便.主要用于城市給排水,水庫,河流,海洋,儲油罐,及石油,化工,電廠等部門的水位及其敞開式容器液體的液位測量.被測量液體介質無論是水,油,酸,堿及粘稠液體都能測量.這是工礦企業工業過程檢測控制系統中理想的液位變送儀表.

⊕高品質傳感器的靈敏度高，響應速度快，反映流動或靜態液面的細微變化，測量度高。

⊕備有防阻塞型設計，可實現對糊狀介質液位的測量。

⊕100%等分刻度、LED、LCD三種指示表頭，現場讀數十分方便。

⊕精細獨特的零點、溫漂、非線性補償，儀表使用條件范圍內的精度，穩定性好.  主要性能指標:

型 號

BUC投入式

精 度

0.25%F.S

測量范圍

0～1～100（m）

存貯溫度

-40℃～80℃

使用溫度

0℃～70℃

溫度影響

<0.02%/1℃

<0.015%/1℃

濕 度

小于等于95%RH

現場顯示

0～100%等分刻度  3 1/2 LED  3 1/2 LCD

負載能力

小于等于750歐姆

導氣電纜材料

8號聚四氟乙烯

316不銹鋼

過載能力

量程的2倍

量程的4倍

輸 出

二線制4～20mA DC

型      譜

說         明

型號

BUC

投入式（纜式）靜壓液位變送器

安裝方式

T

支架安裝

N

法蘭安裝 DN40 PN1.0

Y

特別約定

傳感器連接材料

4

丁晴橡膠與聚氯乙烯混合物

纜式

5

聚四氟乙烯（聚丙稀發蘭）

防爆方式

0

不防爆（可省略不寫）

E

本安防爆ExiaⅡCT4-6

顯示方式

0

不帶現場顯示（可省略不寫）

Z

帶指針電流表指示（0-100%刻度）

X

帶數字液晶顯示

配重情況

0

無須配重（可省略不寫）

W

須配重

安裝高度

□

根據實際容器高度填寫

測量高度

□

根據實際測量高度填寫

被測介質密度

□

按被測介質實際密度填寫（g/cm3）

該公司產品分類： 顯示儀表 物位儀表 壓力表系列 變送器 校驗儀表 溫度儀表 流量儀表 超聲波儀表

XE26T導壓液位變送器導壓液位變送器



主要特點:
    傳感器不接觸被測介質，性高 獨特的轉換電路，性能穩定 過電壓反極性保護 零位滿度現場可調節 穩定性好，優于0.2%FS/年
主要技術參數:
量程（米）
0—1.5.......50m
輸 出
4—20mA（1-5V）；0—10mA（0—5V）；
精 度
0.5%
非線性、重復性、遲 滯（%F·S）
0.3%
零點及靈敏度溫度漂移（%/℃F·S）
≤0.03
零點漂移（%/F·S4h）
≤0.3
穩定性（%F·S/年）
0.3
工作電壓（V）
+24標定（+18～+36）
補償溫度（℃）
0～70
工作溫度（℃）
-20℃～250
過載能力（%）
300
壽 命
>1×108壓力循環（25℃）
頻響（Hz）
>1000
測量介質
高溫液體、腐蝕性液體
膜片材料
316L不銹鋼
防護等級
IP67
殼體材料
1Cr18Ni9Ti
接口
投入分體式
產品類型:
    XE26T-A 螺紋式導壓型液位變送器 XE26T-B法蘭式導壓型液位變送器
該公司產品分類： 液位傳感器 差壓變送器 壓力變送器
