CDLF4-60CDLF/QDLF立式不銹鋼多級離心泵

一、產品概述：

CDLF型沖壓式多級離心泵是吸取了國內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。泵的過流部分均采用不銹鋼（304\\316）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。

二、產品特征：

1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。6、采用標準電機，用戶可方便地根據需要配備電機。7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

三、產品用途：

供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。灌溉：農田灌溉、噴灌、滴灌。

四、輸送介質

1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質。 2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

五、技術參數：

流量：1-200m3/h；

揚程：11-260m；

功率：0.37-110kw；

轉速：2950r/min；

口徑：φ40-φ250；

液體溫度：－15℃至+120℃

頻率：50Hz/60Hz

工作壓力：≤2.4Mpa。

六、型號意義：

CDLF 4 - 12

CDLF –輕型不銹鋼立式多級離心泵

F –流過部件為不銹鋼（304或316）

4– 額定流量（m3/h）

12 – 級數

七、型譜圖

七、結構圖：

八、零部件圖

水泵剖面

葉輪、軸及軸承

機械密封

該公司產品分類：無負壓穩流罐隔膜式氣壓罐 ZX型自吸離心泵 ZW型無堵塞自吸排污離心泵 CYZ型自吸油泵 YW型鑄鐵式雙管液下泵 BFY系列保溫液下泵 YWP型不銹鋼雙管腋下泵 FYS系列氟塑料合金液下泵 FY系列液下泵 IRG型熱水管道離心泵 YG型立式管道油泵 IHG不銹鋼型立式管道離心泵 ISG鑄鐵型立式管道離心泵 IHW不銹鋼型單級單吸離心泵 ISW鑄鐵型單級單吸離心泵 DL型立式多級離心泵 LG型立式多級離心泵 GDL型立式多級離心泵 TSWA型臥式多級離心泵

CZ直聯式離心泵

軸功率	1.7～13.05（kW）	揚程	5～13.5（m）
流量	33～485（m3/h）	型號	CZ系列

CZ型泵系單級單吸單吸懸臂值聯式離心泵，供吸送80度以下清水或物理化學性質類似于水的液體，適用于工廠、礦山、城市給水排水和農田灌溉等用途。尤其適合于啤酒廠生產之用。

本泵結構簡單、緊湊、性能、體積小、重量輕、電耗低，使用維修方便。

ZQW型臥式管道離心泵

、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，因而增強了泵的運行穩定性和使用壽命�！　�2、泵吸入口和吐出口均水平方向，簡化了管路的連接�！　�3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合�！　�4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵尖所不具有的�！　�5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

主要用途：　　XBD-zqw型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、運距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

結構說明：　　XBD-zqw型單吸單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵高有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa發壓力設計，管路配套方便。　　XBD-ISG（ISW）型單吸多級分段式消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，的軸向力絕大部分由平衡鼓來承擔。其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。

DG5－27×3DG型離心鍋爐給水泵蒸汽鍋爐多級給水泵工業鍋爐離心泵高壓蒸汽不銹鋼鍋爐泵

DG型工業蒸汽鍋爐給水泵

工業蒸汽鍋爐給水泵概述：

DG型工業蒸汽鍋爐給水泵系單吸、多級節段式離心泵；本系列泵是專為更新改造的新系列工業蒸汽鍋爐配套的節能產品，不僅適用于中、低壓鍋爐給水，也適用于工廠、城市高揚程輸水。輸送介質溫度：－20℃~105℃，泵進口壓力不得超過0.59MPa（6kgf/cm²）

工業蒸汽鍋爐給水泵參數范圍：

流量Q 1.5～27×3m³/s

揚程H 73～450m

工業蒸汽鍋爐給水泵型號說明：

DG5－27×3

DG－單吸、多級鍋爐給水泵

5－流量（m³/h）

27－泵單級揚程

3－泵級數

工業蒸汽鍋爐給水泵結構型式：

DG型泵的吸入口和吐出口均垂直向上，泵轉子支承為滑動軸承，油脂潤滑，軸向推力平衡采用平衡盤結構。軸封可采用填料密封或機械密封。

工業蒸汽鍋爐給水泵旋轉方向：

從電機端看，泵為順時針方向旋轉。

工業蒸汽鍋爐給水泵主要零件材質：

泵的過流部件材質為鑄鐵。

工業蒸汽鍋爐給水泵成套范圍：

本系列泵成套供應電機、止回閥、閘閥、公用底座。

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m³/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
DG5-27×3	3 5 8	0.83 1.39 2.22	85 81 75	2980	3.1 3.45 4.08	7.5	Y132S₂-2	22 32 40	2.8	150	40 32	175
DG5-27×4	3 5 8	0.83 1.39 2.22	112 108 100	2980	4.14 4.6 5.44	7.5	Y132S₂-2	22 32 40	2.8	150	40 32	185
DG5-27×5	3 5 8	0.83 1.39 2.22	140 135 125	2980	5.17 5.75 6.8	11	Y160M₁-2	22 32 40	2.8	150	40 32	195
DG5-27×6	3 5 8	0.83 1.39 2.22	168 162 150	2980	6.21 6.9 8.16	11	Y160M₁-2	22 32 40	2.8	150	40 32	205
DG5-27×7	3 5 8	0.83 1.39 2.22	196 189 176	2980	7.25 8.05 9.5	11	Y160M₁-2	22 32 40	2.8	150	40 32	215
DG5-27×8	3 5 8	0.83 1.39 2.22	224 216 200	2980	8.29 9.2 10.88	15	Y160M₂-2	22 32 40	2.8	150	40 32	225
DG5-27×9	3 5 8	0.83 1.39 2.22	252 243 225	2980	9.32 10.35 12.25	15	Y160M₂-2	22 32 40	2.8	150	40 32	235
DG5-27×10	3 5 8	0.83 1.39 2.22	280 270 250	2980	10.36 11.5 13.6	15	Y160M₂-2	22 32 40	2.8	150	40 32	245
DG5-27×11	3 5 8	0.83 1.39 2.22	308 297 275	2980	11.39 12.65 14.96	18.5	Y160L-2	22 32 40	2.8	150	40 32	255
DG5-27×12	3 5 8	0.83 1.39 2.22	336 324 300	2980	12.43 13.8 16.32	18.5	Y160L-2	22 32 40	2.8	150	40 32	265

該公司產品分類：多級泵

ISG200-315(I)離心泵上海離心泵傳極離心泵離心泵ISG型

上海傳極泵業離心泵名稱：離心泵ISG離心泵ISW離心泵型號：*型ISG離心泵報價：面議ISG離心泵特點：ISG離心泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

一ISG離心泵產品概述:　很誠心誠意的向您推薦ISG立式離心泵上海傳極泵業有限公司是國內ISG立式離心泵系列產品專業供應商，如果您有這方面的需求，疑問請與我們聯系，會給到您質量，價格最滿意的產品。上海傳極泵業有限公司ISG系列單級單吸立式離心泵是本公司參照國際ISO2858和國家標準JB/T6878.2-93所規定的性能參數，結合本公司多年生產經驗而設計的第二代節能產品，是替代ISG型管道離心泵、IS型離心泵、D型多級離心泵等常規泵的理想產品。系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格。根據使用場合介質和溫度不同，過流部分的材質變化及結構變化，設計制造同性能參數的IRG型熱水泵、IHG型管道化工泵、YG型管道油泵、使該系列產品使用得到普及，可以替代常規離心泵在所有場合使用。ISG離心泵的結構圖：二ISG離心泵產品特點： ①離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝在管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。 ②離心泵葉輪直接安裝在電機的加長軸上，軸向尺寸短、結構緊湊，泵與電機軸承配置合理，能地平衡泵運轉產生的徑向和軸向負荷，從而了泵的運行平穩，振動噪音很低。 ③離心泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金才質，耐磨密封，能地增長機械密封的使用壽命。 ④離心泵安裝檢修方便面，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。 ⑤離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。 ⑥離心泵可根據管路布置的要求采用泵的豎式和橫式安裝。三ISG離心泵產品使用范圍:1、ISG立式離心泵，供輸送清水及物理性質似清水的其它液體之用，使用介質溫度不超過80℃，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。2、IRG立式熱水循環泵，適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，使用介質溫度不超過120℃。3、IHG立式化工泵，適用于輕紡、石油、化工、醫藥、衛生、食品、煉油等工業輸送化學腐蝕性液體，介質溫度為-20℃～+120℃。4、YG立式管道油泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+120℃。四ISG離心泵產品意義圖：五ISG離心泵產品工作條件： ①吸收壓力≤1.0Mpa，或泵系統工作壓力1.6Mpa，即泵吸入壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa。（訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄造鋼材料。） ②環境溫度＜40℃，相對溫度＜95%。 ③所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＞0.2mm。注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

該公司產品分類：隔膜泵中開泵控制柜深井泵水泵代理商無負壓變頻成套供水設備潛水泵排污泵消防泵離心泵

CQB-L磁力管道離心泵

磁力管道離心泵是本單位在十多年設計制造臥式磁力泵經驗基礎上開發的一種

新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是最

新一代的無泄漏管道離心泵.

◆特點

1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；

2、材質優良，泵體、葉輪、隔離套等過流部件均采用不銹鋼制造；

3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石墨M106K，并設置

了潤滑油槽，地泵的使用壽命；

4、立式安裝，結構緊湊、占地面積��；

5、振動小，噪音低，運行特別平穩；

6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流

量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw

IR型單級單吸離心泵

一、用途及特點

IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。

供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。

IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。

本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。

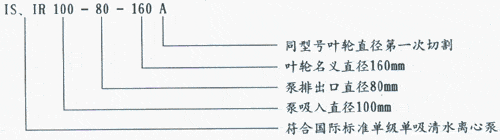

IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，

能互換；全系列泵的懸架也只有四種。

泵轉速分為2900和1450轉／分兩種。

性能如下： 2900轉／分 1450轉／分

最大流量： 240米³／分400米³／分

最高總揚程： 125米 55米

最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)

最高工作溫度：80℃

允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。

二、結構說明

本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。三、型號意義

四、水泵結構說明

IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。

IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。

泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。

為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。

泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

IS、IR型單級單吸離心泵性能參數：

IS、IR型單級單吸離心泵結構說明：

IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。

IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。

泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。

為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。

泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

該公司產品分類：水泵進口閥門

立式管道離心泵

ISG系列立式管道離心泵， http://www.shjbn.net/ISGlixinbeng.html 是迦百農公司科技人員聯合國內水泵專家選用水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有節能、噪音低、性能等優點。一般用于工廠、礦山、城市給水和農村灌溉等。可根據用戶用途，在性能不變情況下，使用不同材料制造，由用戶在訂貨時提出。

切斷閥

該公司產品分類：閥門

CQB-L型磁力管道離心泵CQB-L型磁力管道離心泵，磁力管道離心泵，磁力管道離心泵應用說明

CQB-L磁力管道離心泵是本單位在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是一代的無泄漏管道離心泵.

CQB-L磁力管道離心泵特點 1、CQB-L磁力管道離心泵進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質； 2、材質優良，泵體、葉輪、隔離套等過流部件均采用不銹鋼制造； 3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石墨M106K，并設置了潤滑油槽，地泵的使用壽命； 4、立式安裝，結構緊湊、占地面積小； 5、振動小，噪音低，運行特別平穩； 6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw

CQB-L磁力管道離心泵結構圖

$\\\\\\$

1	泵殼	2	葉輪	3	密封環	4	軸承體
5	隔離套	6	止推環	7	軸承	8	軸套
9	軸	10	內磁鋼總成	11	螺母	12	聯接架
13	外磁鋼總成	14	電機

高良泵閥公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供的服務。

參數型號

流量 Q m³/h

揚程 H m

汽蝕余量NPSH m

轉速 n r/min

軸功率 Pa Kw

效率 η %

配帶電機功率 Kw

介質密度g/cm³

＜1

＜1.3

＜1.84

CQB32-125L

1.9 3.2 3.8

22 20 18.5

2900

0.49 0.58 0.62

23 30 31

Y

YB

801-2

0.75

Y

YB

802-2

1.1

Y

YB

90S-2

1.5

CQB32-160L

1.9 3.2 3.8

34 32 29

2900

0.84 0.99 1.03

21 28 29

Y

YB

802-2

1.1

Y

YB

90S-2

1.5

Y

YB

90L-2

2.2

CQB40-105L

3.8 6.3 7.5

13 12.5 11

2900

0.42 0.55 0.56

32 39 40

Y

YB

801-2

0.75

Y

YB

802-2

1.1

Y

YB

90S-2

1.5

CQB40-125L

3.8 6.3 7.5

22 20 18.5

2900

0.81 0.98 1.05

28 35 36

Y

YB

802-2

1.1

Y

YB

90L-2

2.2

Y

YB

100L-2

3.0

CQB40-160L

3.8 6.3 7.5

34 32 29

2900

1.41 1.72 1.79

25 32 33

Y

YB

90L-2

2.2

Y

YB

100L-2

3.0

Y

YB

112M-2

4.0

CQB40-200L

3.8 6.3 7.5

52.5 50 48

2900

3.02 3.43 3.77

18 25 26

Y

YB

112M-2

4.0

Y

YB

132S1-2

5.5

Y

YB

132S2-2

7.5

CQB50-85L

7.5 12.5 15

9 8 7.5

3.5 3.5 4.0

2900

0.46 0.56 0.61

40 49 50

Y

YB

801-2

0.75

Y

YB

802-2

1.1

Y

YB

90S-2

1.5

CQB50-105L

7.5 12.5 15

13 12.5 11

3.5 3.5 4.0

2900

0.76 0.91 0.94

35 47 48

Y

YB

802-2

1.1

Y

YB

90S-2

1.5

Y

YB

90L-2

2.2

CQB50-125L

7.5 12.5 15

22 20 18.5

3.5 3.5 4.0

2900

1.49 1.62 1.63

30 42 43

Y

YB

90L-2

2.2

Y

YB

100L-2

3.0

Y

YB

112M-2

4.0

CQB50-160L

7.5 12.5 15

34 32 29

3.5 3.5 4.0

2900

2.48 2.79 2.96

28 39 40

Y

YB

100L-2

3.0

Y

YB

112M-2

4.0

Y

YB

132S1-2

5.5

CQB50-200L

7.5 12.5 15

52.5 50 48

3.5 3.5 4.0

2900

5.10 5.49 6.13

21 31 32

Y

YB

132S2-2

7.5

Y

YB

132S2-2

7.5

Y

YB

160M1-2

11

CQB50-250L

7.5 12.5 15

82 80 78.5

3.5 3.5 4.0

2900

9.57 10.89 13.32

17.5 25 26

Y

YB

160M2-2

15

Y

YB

160L-2

18.5

Y

YB

180M-2

22

CQB65-125L

15 25 30

22 20 18.5

3.5 3.5 4.0

2900

2.25 2.67 2.91

40 51 52

Y

YB

100L-2

3.0

Y

YB

112M-2

4.0

Y

YB

132S1-2

5.5

CQB65-160L

15 25 30

34 32 29.5

3.5 3.5 4.0

2900

4.34 5.07 5.48

32 43 44

Y

YB

132S1-2

5.5

Y

YB

132S2-2

7.5

Y

YB

160M1-2

11

CQB65-200L

15 25 30

53 50 47

3.5 3.5 4.0

2900

8.66 9.20 10.1

25 37 38

Y

YB

160M1-2

11

Y

YB

160M2-2

15

Y

YB

160L-2

18.5

CQB65-250L

15 20 30

82 80 78.5

3.5 3.5 4.0

2900

13.4 14.72 16.88

25 37 38

Y

YB

160L-2

18.5

Y

YB

180M-2

22

Y

YB

200L1-2

30

CQB80-125L

30 50 60

22.5 20 18

4.0 4.0 4.5

2900

4.48 5.24 5.55

41 52 53

Y

YB

132S1-2

5.5

Y

YB

132S2-2

7.5

Y

YB

160M1-2

11

CQB80-160L

30 50 60

34 32 29

4.0 4.0 4.5

2900

7.72 9.08 9.67

36 48 49

Y

YB

160M1-2

11

Y

YB

160M2-2

15

Y

YB

160L-2

18.5

CQB80-200L

30 50 60

53 50 47

4.0 4.0 4.5

2900

12.03 14.80 16.34

36 46 47

Y

YB

160L-2

18.5

Y

YB

180M-2

22

Y

YB

200L1-2

30

CQB80-250L

30 50 60

84 80 75

4.0 4.0 4.5

2900

19.06 23.68 26.07

36 46 47

Y

YB

200L1-2

30

Y

YB

220L2-2

37

Y

YB

225M-2

45

CQB100-125L

60 100 120

23 20 16.5

4.0 4.0 4.5

2900

8.35 9.73 9.46

36 56 57

Y

YB

160M1-2

11

Y

YB

160M2-2

15

Y

YB

160L-2

18.5

CQB100-160L

60 100 120

35 32 28

4.0 4.0 4.5

2900

12.43 15.85 16.34

46 55 56

Y

YB

160L-2

18.5

Y

YB

180M-2

22

Y

YB

200L1-2

30

CQB100-200L

60 100 120

54 50 47

4.0 4.0 4.5

2900

21.01 25.69 28.44

42 53 56

Y

YB

200L1-2

30

Y

YB

200L2-2

37

Y

YB

225M-2

45

CQB100-250L

60 100 120

86 80 74.5

4.0

4.5

2900

37.98 45.39 49.69

37 48 49

Y

YB

225M-2

45

Y

YB

250M-2

55

Y

YB

280S-2

75

CQB-L磁力管道離心泵訂貨須知：一、①CQB-L磁力管道離心泵產品名稱與型號②CQB-L磁力管道離心泵口徑③CQB-L磁力管道離心泵是否帶附件以便我們的為您正確選型④CQB-L磁力管道離心泵的使用壓力⑤CQB-L磁力管道離心泵的使用介質的溫度。二、若已經由設計單位選定高良泵閥公司的CQB-L磁力管道離心泵型號，請按CQB-L磁力管道離心泵直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的高良泵閥公司專家為您審核把關。感謝您訪問我們的網站【http://www.glpv.cc

該公司產品分類：儲罐附件阻火器壓差旁通閥減壓閥遙控浮球閥水力電動控制閥流量控制閥減壓穩壓閥安全泄壓閥持壓泄壓閥緊急關閉閥水泵控制閥電動遙控閥蝶式止回閥球形止回閥靜音式止回閥橡膠瓣止回閥緩閉止回閥消聲止回閥對夾式球閥

塑料離心泵

102型、103型、104型塑料離心泵是一種小型塑料泵，產品結構較、體積小、重量輕、耗電省耐酸堿、密封好、維修方便。廣泛應用于輸送酸、堿、鹽等腐蝕性液體上，化工、輕工、三廢治理等理想產品

型號	進口← （mm）	出口→ （mm）	Head （m）揚程	流量Q	吸程	轉速	電機	壓電（V）
101塑料離心泵	65	50	24	30	5.5	2840	4	380
102塑料離心泵	40	32	20	14	6	2900	1.5	380
103塑料離心泵	32	25	4-11	10-4	6	2900	0.55	380
104塑料離心泵	32	25	4-11	10-4	6	2900	0.55	220
105塑料離心泵	20	10-20	65	2.5	3	2900	0.37	220/380
101塑料離心泵	50	40	17	20	3	2900	1.5	380
