近日，浙江大學吳勇軍教授、黃玉輝副教授團隊在經顱超聲超材料的研究領域取得重要進展。團隊基于Fano共振和Mie共振理論，創新性地設計了一種結構簡單且參數可調的柔性聲學超材料，顯著提升超聲經顱傳輸效率，為經顱超聲刺激技術在神經調控、腦疾病治療等醫療領域的實際應用奠定了堅實的理論和技術基礎。該研究成果以“Achieving High-Performance Transcranial Ultrasound Transmission through Mie and Fano Resonance in Flexible Metamaterials”為題發表于《Advanced Science》。論文第一作者為浙江大學博士研究生陳潔，通訊作者為浙江大學黃玉輝副教授、浙江工業大學李涓副教授。南京大學盧明輝教授、中國科學院深圳先進技術研究院蔡飛燕研究員、浙江大學醫學院附屬婦產科醫院秦佳樂主任醫師、浙江大學洪子健研究員和杭州電子科技大學劉兵副教授對該工作做出了重要指導。該工作得到了國家重點研發計劃等相關項目支持。

經顱超聲刺激（Transcranial Ultrasound Stimulation, TUS）作為一種前沿的非侵入性神經調控技術，因其能夠精準刺激大腦目標神經元區域而在神經調控及腦疾病治療等領域展現出巨大的應用潛力。然而，該技術的實際應用受到顱骨與周圍軟組織間顯著聲阻抗失配的嚴重限制，導致超聲波在顱骨-組織界面處發生強烈反射。此外，顱骨厚度的區域性差異（如額骨較薄、顳骨較厚）、表面曲率變化及其內部多孔結構進一步加劇了超聲波傳播路徑的復雜性，引發顯著的散射和衰減效應。這些問題共同削弱了超聲波在目標腦區的聚焦強度，嚴重制約了經顱超聲的治療效果和神經調控的精準性。

針對上述技術瓶頸，研究領域近年來提出了多種優化策略，包括聲窗優化、相位調控以及聲學超材料設計等。其中，聲學超材料因其獨特的聲學特性和靈活的設計自由度，被視為提升經顱超聲傳輸效率的關鍵途徑。然而，傳統剛性超材料在實際應用中存在以下局限性：制備工藝復雜、工作頻率范圍受限、與生物組織的適應性差以及難以完全貼合顱骨的曲率結構，這些因素極大地限制了其臨床應用可行性。

針對上述技術瓶頸，該研究創新性地融合法諾共振（Fano resonance）與米氏共振（Mie resonance）理論，提出了一種基于米氏共振型柔性超材料（Mie-resonance flexible metamaterial, MRFM）的經顱超聲傳輸增強新機制。該創新方案的核心物理機制在于：Fano共振是一種具有非對稱線型的基本散射共振現象，其獨特線形來自于連續態散射波與離散態激發波之間的干涉。在該研究中，顱骨聲學特性貢獻了Fano共振所需的連續態（表現為平緩?fù)干渥V和寬帶結構），而MRFM則提供了關鍵的離散態（表現為具有尖銳對稱共振峰的透射譜和窄帶結構）。具體而言，MRFM采用低聲速微柱周期陣列嵌入高聲速柔性水凝膠基底的創新結構，基于米氏散射理論，高折射率微柱可激發多重共振模式，其中MRFM的單極共振模式與顱骨連續態耦合形成Fano共振，最終在特定頻率f0處產生顯著的非對稱透射增強峰。這種耦合作用不僅重構了系統的能帶結構，更實現了經顱超聲傳輸效率的突破性提升，仿真結果表明，該方案使平板顱骨模型在0.309 MHz頻率下的經顱超聲透射率從33.7% 提升至 75.2%，如圖1所示。

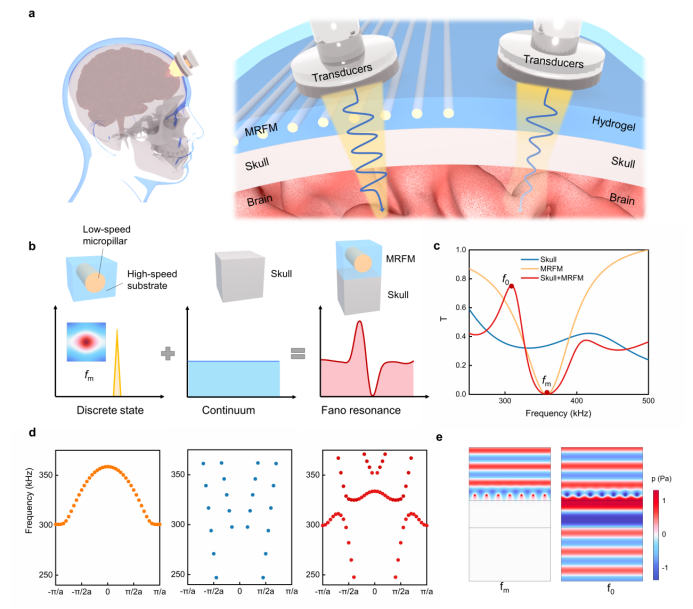

圖1： (a) MRFM在經顱超聲刺激中的目標應用示意圖；(b) Fano共振增強超聲穿顱傳輸效率示意圖；(c) 超聲透射譜；(d) 能帶結構；(e) 超聲聲壓分布。

為深入解析MRFM的超聲增強機制，本研究通過時-空維度量化分析了聲強分布特征（忽略損耗效應），系統對比了有無MRFM條件下的超聲穿顱傳輸性能。研究結果表明，由于顱骨與周圍介質存在顯著聲阻抗差異，平面波在穿透顱骨時表現出明顯的聲強衰減效應，如圖2a-2c所示。當引入MRFM后，聲強保持率和聲壓振幅均獲得顯著提升，并呈現動態增強特性，如圖2d-2f所示。這種時-空演化特性證實了Fano共振在優化聲波傳輸路徑、降低界面反射損耗方面的關鍵作用。

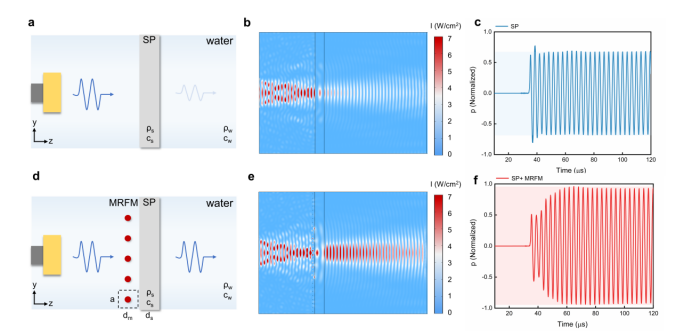

圖2： (a-c)平面波通過平板顱骨模型時的時域示意圖、聲強分布及時域聲壓信號（時域仿真忽略損耗效應）；(d-f)平面波通過MRFM與平板顱骨模型的時域示意圖、聲強分布及時域聲壓信號。

該研究還系統考察了MRFM與顱骨結構參數對經顱超聲傳輸性能的調控機制，揭示了MRFM可定制化設計特性，如圖3所示。結果表明， MRFM的共振頻率fm由其固有結構特性決定，可通過調節MRFM的結構參數規律性調節共振頻率fm。透射峰頻率f0由MRFM和顱骨的結構參數共同決定，這一特性為實現定制化設計提供了重要依據。通過根據特定顱骨參數優化MRFM結構，可精準調控透射峰頻率，從而滿足不同應用場景的需求。

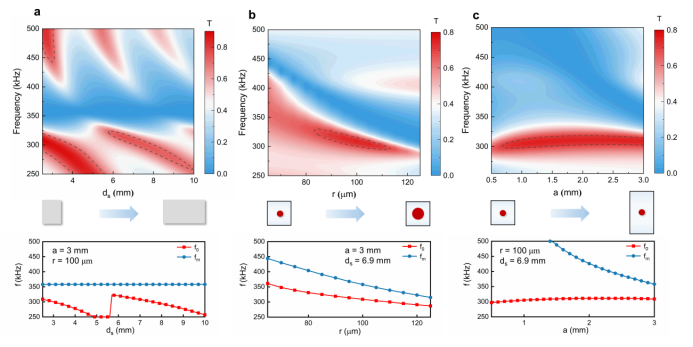

圖3：不同MRFM和顱骨結構參數對經顱超聲透射率、米氏共振頻率與透射峰頻率的影響。(a) 顱骨厚度；(b) 微柱半徑；(c) 微柱間距。

針對顱骨曲面形態與厚度不均的特性，該研究基于CT影像建立了真實顱骨模型進行時域聲場分析。研究表明當陣列式分布MRFM時，各微柱單元與顱骨間距差異導致結構參數不一致，削弱Fano共振效應，如圖4d-4f所示。然而，柔性MRFM可精確貼合顱骨曲面形態。通過約束微柱排布方式使其適應顱骨曲率，MRFM與顱骨單元形成穩定的結構匹配，從而產生顯著的超聲增強透射效果，如圖4g-4i所示。仿真結果表明，這種共形貼附能有效激發強Fano共振，大幅提升聲強透射率與聲壓振幅，并呈現穩定的時域演化特性，證實采用類水特性的柔性基底對實現高效經顱超聲傳輸具有重要作用。

圖4： 基于彎曲顱骨模型和MRFM的超聲傳輸仿真示意圖、聲強分布及時域聲壓信號。(a-c) 僅彎曲顱骨；(d-f) 陣列式排布MRFM與彎曲顱骨；(g-i) 共形貼附MRFM與彎曲顱骨。

最后，研究團隊創新性地選用多孔泡沫鎳陣列作為米氏散射單元，將其嵌入生物相容性良好的瓊脂糖水凝膠基底中，成功制備出性能優異的MRFM樣品，如圖5a所示。實驗結果顯示，當MRFM放置于平板顱骨仿體前端時，在0.33MHz處觀察到了明顯的Fano共振增強峰，這一結果與數值模擬預測基本吻合，如圖5c所示。超聲掃場測試進一步證實MRFM顯著提升了超聲波的經顱傳輸效率（如圖5d和5e所示）。

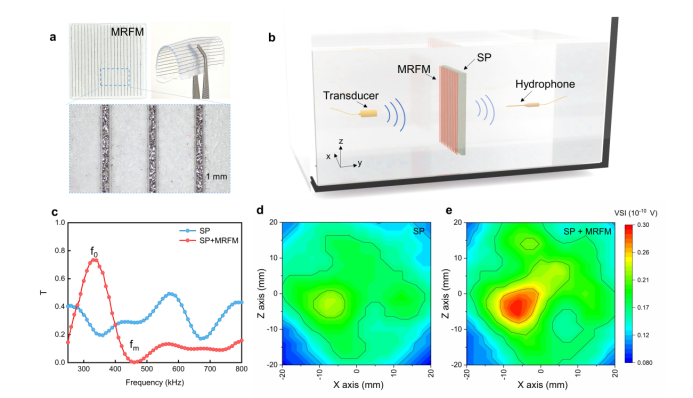

圖5：(a) 制備的MRFM實物圖與光鏡圖；(b) 實驗測試裝置示意圖；(c) 有/無MRFM時平板顱骨的超聲透射譜；(d) 僅平板顱骨仿體的超聲掃場圖；(e) MRFM與平板顱骨仿體的超聲掃場圖。
